Die Elektrik umfasst wieder ein paar Abschnitte
Da hier eigentlich nichts beim Alten geblieben ist, muss ich meine eigenen Gedanken etwas zusammen fassen.
Erst einmal nur aufgezählt. Da kommt später noch etwas Ordnung hinzu.
Gesamtübersicht / KFZ-Schaltplan
Den Schaltplan von Hand als Vektorgrafik "geschrieben". Das ist zwar schön anzusehen aber hier ist aber der Aufwand zur Pflege extrem hoch.

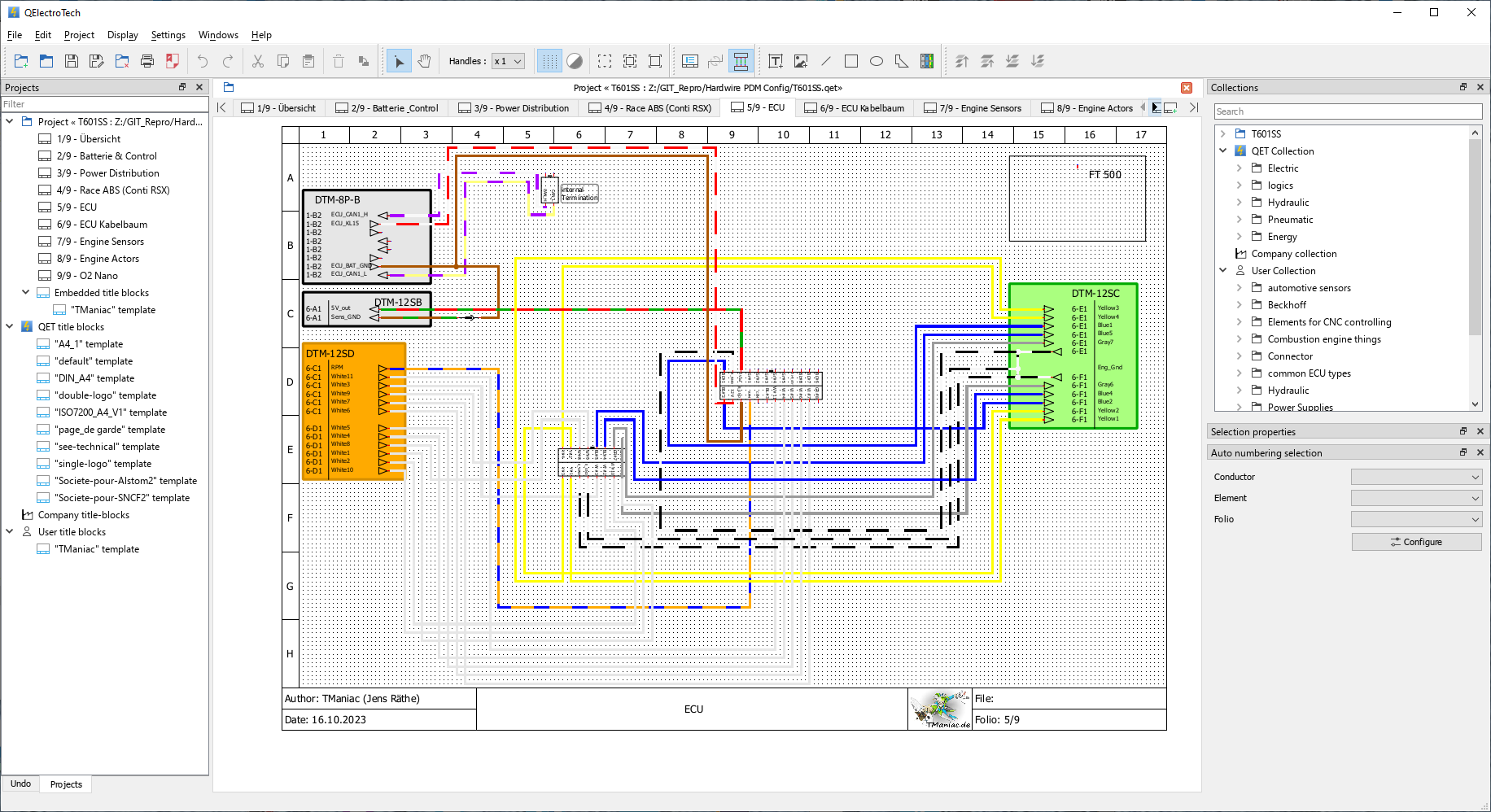

Schaltplanentwurf mit QElektroTech
Ich habe dann doch mal ne Schaltplansoftware verwendet

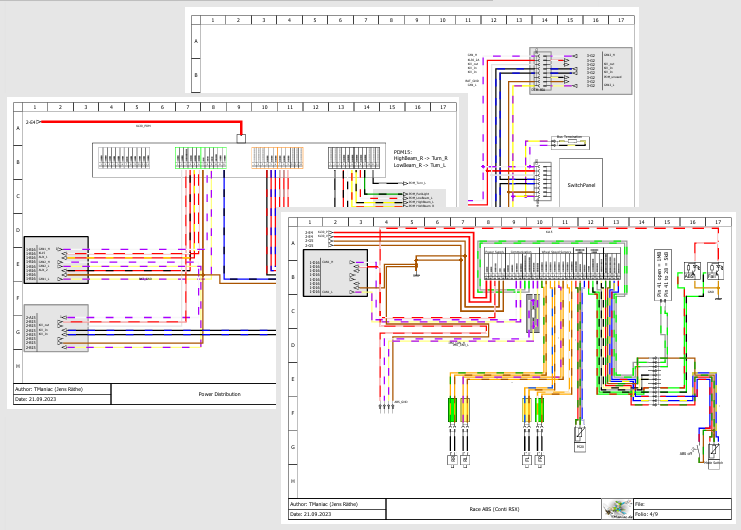

Der Schaltplan ist so weit fertig. Nun ist es aber ein PDF-Dokument und kein Bild mehr.
Link zum Plan
- Klemme 30: rot
- Klemme 15: schwarz
- Klemme 31: braun
- Ladekontrolle: blau
