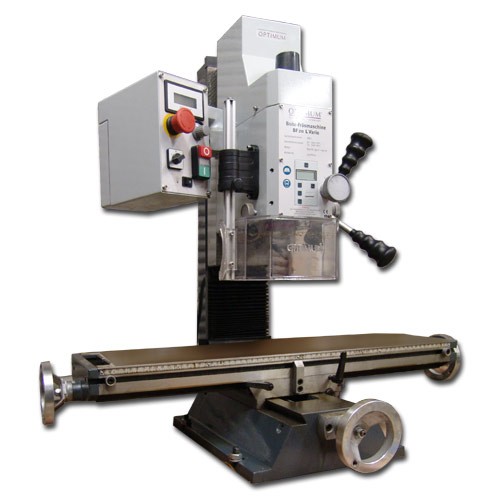

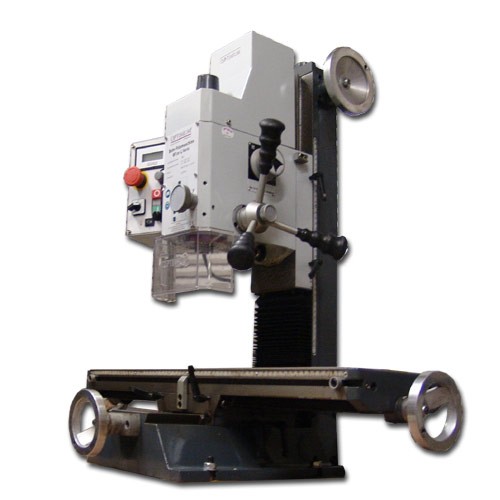

Die Basis eine Optimum BF20L
Die BF20L ist eine Bohr- und Fräsmschine mit manuellen Antrieb. Sie bietet einen Verfahrweg von 480x175x280mm. Die Beispielbilder habe ich mir beim Mobasi Shop ausgeliehen.
Die Spindel wird mit einem 220V Gleichstrommotor über ein Zahnradgetriebe angetrieben. Dabei ist eine Spindeldrehzahl bis 3000U/min möglich. Die Achsantriebe sind bei den älteren Versionen, wie ich eine habe, noch mit Trapezspindeln realisiert. Die möglichen Umrüstsätze für die NC Steuerung ersetzen die Kurbeln durch Riemenscheiben und werden dann mit Schrittmotoren angetrieben.
...top

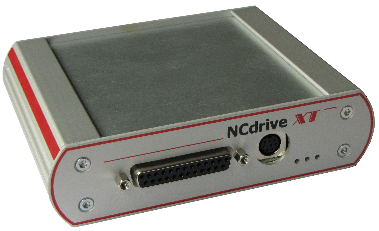

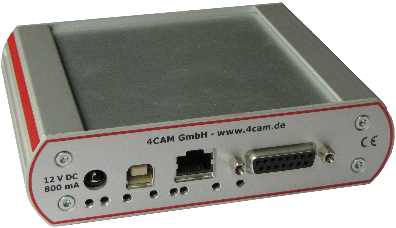

NCdrive von 4CAM
Das NCdrive basic ist ein schön kompaktes System. Es bietet 5 Achsen Simultan Steuerung an. Zum Vergleich die MACH3 oder MACH4 können nur 3 Achsen simultan.
Touchpanel fähige Oberfläche
Die Steuerung in einem SCHROFF 19" Gehäuse
Es wurden die Funktionen des NCdrive auf mehrere Einsteckkarten verteilt. Neben der Eingangskarte existieren eine "Spindel-Karte", eine "Achssteuerungskarte" und eine "Zubehör-Karte".
Umsetzung von der NCdrive Steuerung
Die NCdrive Steuerung ohne Gehäuse passt genau in die Einschübe des 19" Gehäuse. Eine kurze Verlängerung bringt den USB-Anschluss auf das Frontpanel. Die 12V, welche die NCdrive benötigt, wird im 19" Gehäuse bereit gestellt. Alte Computerkabel dienen der Umsetzung von den Sub-D Steckern auf die Eingangsplatine.
Das Frontpanel der Eingangsplatine hat Status-LEDs sowie Bananenstecker für die Betriebsspannungen 5V/12V/36V.

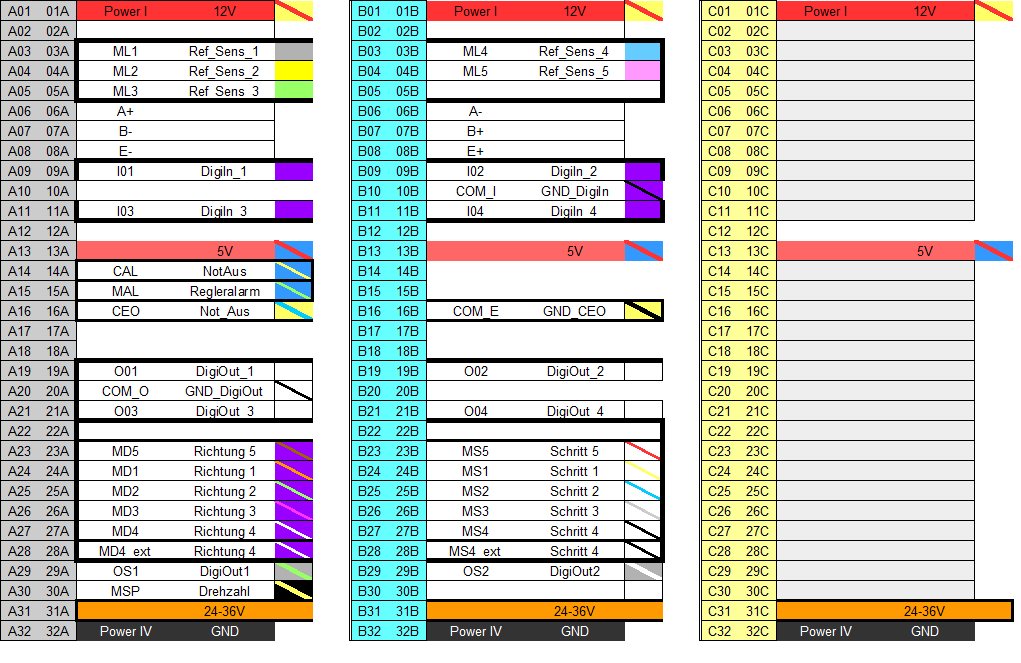

Die Backplane hat noch viel Reserve um weitere Informationen zu verteilen. So sind die Signale der 4. und 5. Achse zweimal vorhanden. Einmal direkt von der NCdrive und einmal von der Ausgangskarte.
Ansteuerung der Achsantriebe
Die Closed-Loop Steuerungen machen den Anschluss einfach. Die Platine setzt 4 Achsen auf die Regler um. Die 4. und die 5. Achse wird auf Bananenstecker nach außengeführt.
Die Closed-Loop-Regler für vier Achsen sind im Gehäuse untergebracht.
Ansteuerung der Spindel
Die NCdrive besitzt einen 10V analog Ausgang für die Vorgabe der Spindeldrehzahl. Zusätzlich sind zwei digitale Steuerausgänge für das Schalten der Spindelsteuerung und für die Kühlung vorgesehen. Wobei die Funktionen nicht fest vorgeschrieben sind. Diese drei Ausgänge inklusive ihrer Referenzanschlüsse (+10V und Masse) werden auf einen Stecker bereitgestellt. Die Ausgänge der NCdrive sind TTL Standard. Hier wird über Optokoppler ein Lowside Schalter realisiert. Der Status dieser Ausgänge wird über LEDs im Panel angezeigt.
Zusätzlich zur Steuerung der Spindel wird im Panel der Encoder-Eingang nach außengeführt.
