Der Nachbau geht in Serie (2014)
Ich brauche noch ein wenig Text.

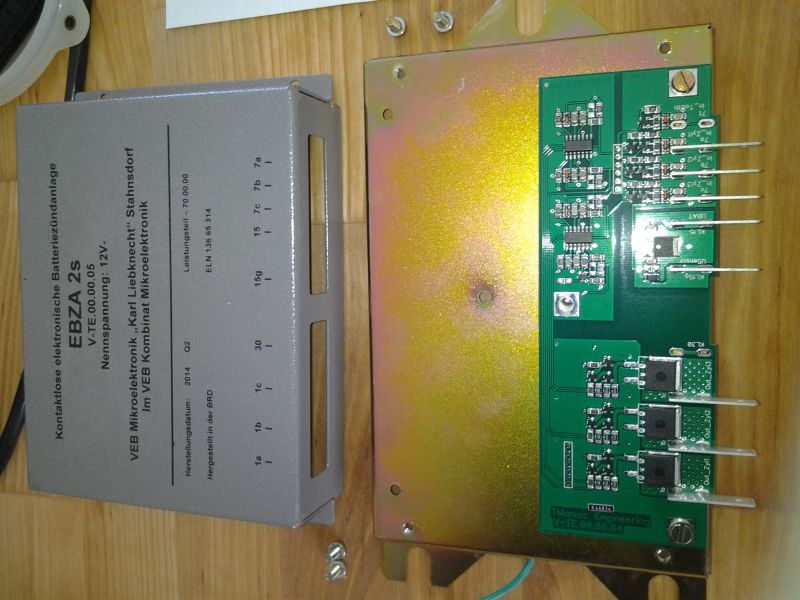

Platine vierte und sechste Generation
Die Leiterplatte wurde von der Firma DER Elektronik GmbH in Rostock gefertigt und bestückt .
Vielen Dank für die gute Unterstützung.
Gehäuse
Das Gehäuse wurde nun in Erfurt gefertigt. Da es von den Originalgehäusen verschiedene Farben gibt, wurde der neue Deckel in einem Grau gepulvert, das dem Hammerschlaglack sehr nache kommt. Bei der Beschriftung habe ich mir ein paar Freiheiten erlaubt, die nicht gleich auffallen, aber den Nachbau kennzeichnen.
Eigenschaften des Nachbaus der EBZA 2s
Vom Original kopiert:
- Als Ersatzteil zum Original entwickelt.
- Damit vollkommen identische Anschlüsse.
- Originalgeber sind nutzbar. Genauso wie die Notlösung mit den Unterbrechern.
Das habe ich verbessert:
- Abschaltung der Zündspulen bei Stillstand nach ca 4,5 sek.
- Leistungsendstufen haben wesentlich niedrigeren Einschaltwiderstand. Damit ist die in den Zündspulen gespeicherte Energie höher.
- Eingänge sind vor Verpolung geschützt.
- Grundsätzlich kann die Platine mit jeder mir bekannten Topfzündspule umgehen. Die Leistungs-FETs verkraften bis zu 21 A Dauerstrom. Kurzfristig sogar bis zu 63 A. Wobei sie selbstbegrenzend sind. Sollten also die Spulen noch mehr Strom benötigen, dann wird hier einfach begrenzt ohne das etwas kaputt geht. Das Leiterplattendesign ist auf ausreichend Kühlung der FETs ausgelegt.
- Vorausschau: Eine Erweiterung der Funktion ist vorgesehen und geplant.
Was fehlt noch
Die Gummidichtungen habe ich bisher leider noch nicht fertig. Hier scheint eine industrielle Fertigung in Kleinserie preislich nicht machbar zu sein.
Die vierte Generation
... ist die erste Serienfertignung.
Wie so oft ist man nicht ganz fehlerfrei.
Wo ist die fünfte Serie?
Nein die fehlt nicht wirklich. Hier kamen nur zwei Situationen unmittelbar hintereinander. Die vierte Serie ist am Anfang des Corona-Jahr 2020 zu Ende gegangen. Nun habe ich in der fünften Serie ein paar kleine Fehler ausgebessert und dann bestellt. Unmittelbar in der Woche der Bestellung kam ein Update meiner ECAD-Software. Also habe ich noch bevor die Fertigung anlief, eine sechste Serie erzeugt und dann in Fertigung gegeben.
Die sechste Generation
Hat nun "Teardrops" :-D und kann erworben werden.
